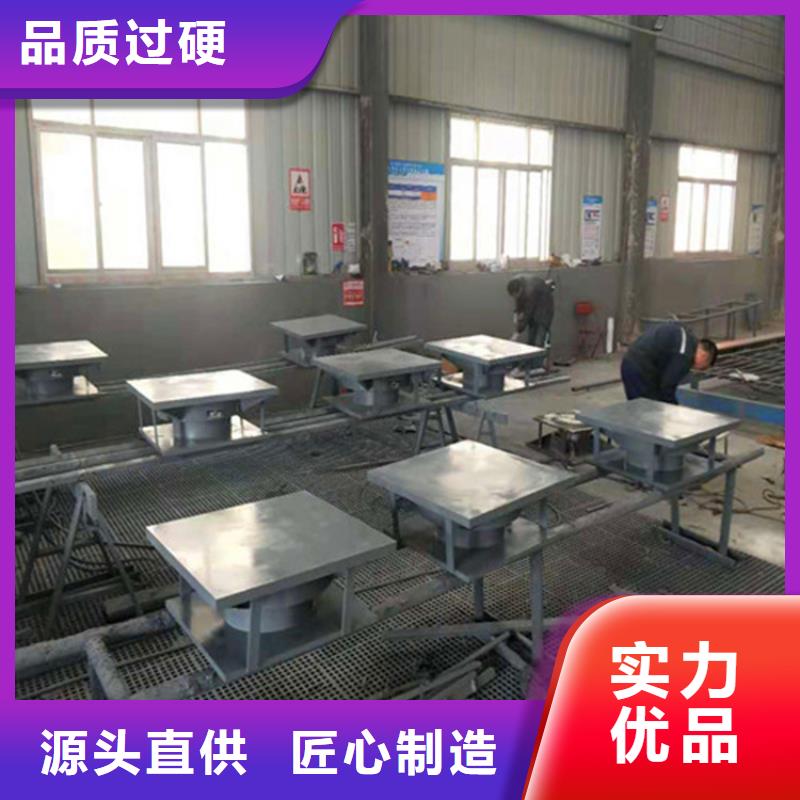

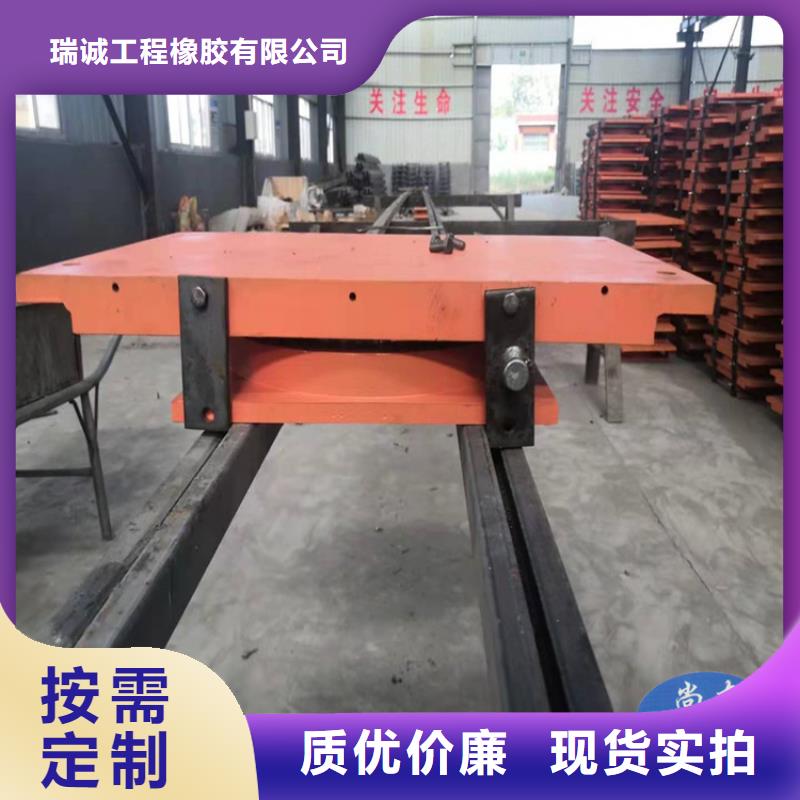

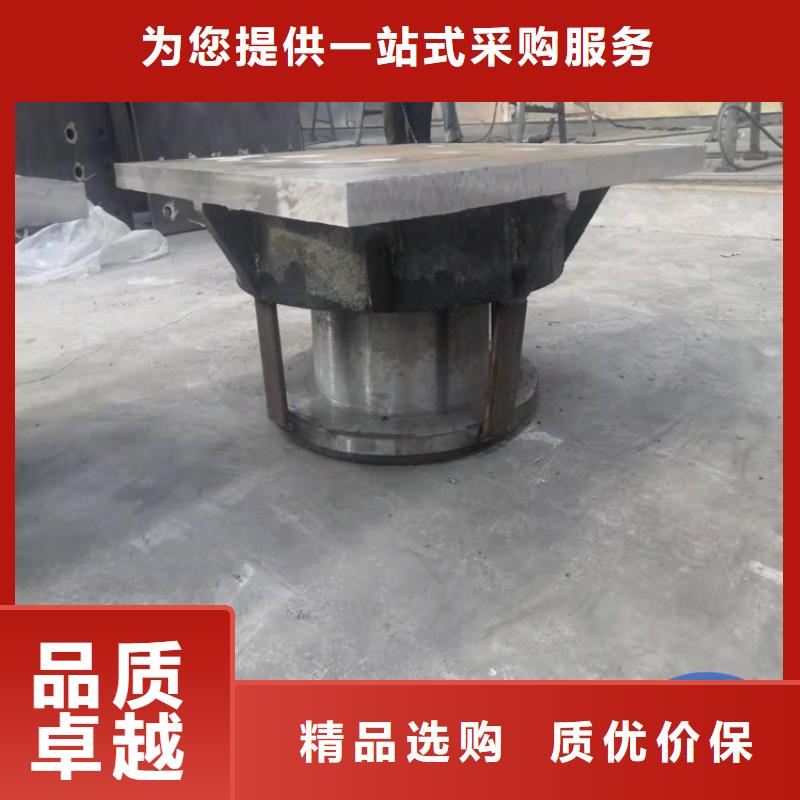

球型钢支座QZ球形支座 QZ球形支座构造特点及功能 QZ球型盆式支座是由上支座板含不锈钢板、下支座板、球冠衬板、聚四氟乙烯滑板（即平面四氟板、球面四氟板）及防尘结构等组成。本系列产品与普通盆式橡胶支座相比，其转角更大、转动灵活、承载力大、容许位移量大等特点，而且能更好地适应支座大转角的需要。该系列产品被广泛应用于曲线桥、直桥、斜桥及城市立交桥等桥梁工程中。 QZ球形支座产品分类，球型支座具有承受竖向荷载和各向转动动能，按其水平向位移特性分类为： A、双向活动支座：具有多向位移性能，代号DX; B、单向活动支座：承受单向水平荷载，具有纵向位移性能，代号ZX; C、固定支座：承受各向水平荷载，各向均无位移，代号GD。QZ球形支座结构型式 球型支座由上支座板（含不锈钢板）、球冠衬板、下支座板、平面聚四氟乙烯板、球面聚四氟乙烯板和防尘结构等组成。

双向活动球型支座，在顺桥向和横桥向两个方向，均允许有水平位移，不承担水平荷载；单向活动球型支座仅在单个方向允许有水平位移，承受单向水平荷载；固定支座各向无水平位移，承受各向水平荷载。上述三种型号的球型支座球形支座， 均允许在各个竖直面内发生转动。 LQZ系列球型支座的技术性能 1、支座竖向承载力分34级： 1000、1500、 2000、 2500、 3000-100000kN; 也可根据用户要求进行特殊规格的设计、制造。 2、球型支座可承受的水平力： GD固定支座各向、DX单向活动支座的限位方向向，为支座设计竖向承载力的10%。 多向活动(DX)支座各向、DX 单向活动支座活动方向的设计水平力为支座竖向设计承载力的5%。 3、设计转角： 0.02rad. 4、活动支座设计摩擦系数： 常温(-25C~60C )μ≤0.03 低温(-40C~-25°C)μ≤0.05 5、支座设计位移： SX双向活动支座和DX单向活动支座的顺结构方向的主位移量设计位移为土100mm和士150mm，SX双向活动支座的横向位移量为土40mm，DX单向活动支座横向位移限值为土3mm。当所需位移量不同时，可进行特殊设计； 6、温度适用范围： -40°C~+60°C。 7、球形支座使用环境： 支座根据使用环境可分为普通型(适用于一般大气环境)和耐蚀型(适用于海洋大气环境及重度污染大气环境)，耐蚀型支座需在型号LQZ后加注(NS)以做标志。 8、对于有坡度要求的梁体，预制梁桥采用在球形支座上座板顶面设置楔形板的方式以适应梁体的坡度要求；现浇梁桥的坡度由梁底混凝土调整，支座本体不设坡度。

球形支座选用具有优良耐磨性能聚四氟滑板或改性超高分子量滑板与不锈钢板或镀钢板为摩擦副，通过摩擦副之间的相对滑动来实现支座的转动和水平滑动功能，转动力距小，且转动力距与支座转角无关，特别适用于大转角的要求，设计转角可到0.05rad以上。滑动支座具备各向一致的转动能力，并且可以根据实际工程需要，将球形支座设计或固定支座、单向滑动支座、双向滑动支座等。球型钢支座不使用承压橡胶板、承载、滑移和转动部件均由钢材和聚四氟滑板或改性超高分子量滑板组成，不存在虚假老化对支座力学性能的影响，大大提高了支座的使用寿命。球型钢支座不使用承压橡胶板，不存在橡胶硬化问题。要使用于低温地区。使用温度范围达到零下40摄氏度-60摄氏度。 根据球型支座是否承载拉力，可将其分为无抗拉要求的球型钢支座（GQZ）和有抗拉要求的球型钢支座（klqz)，球型钢支座类型的选用取决于结构整体分析计算得到的支座受力要求。球形支座是链接上部结构和下部结构的重要构件，起到上部结构的反力可靠地传递下部结构，并协调或释放上部结构的变形（变形和转角）。
